RÉFRACTOMÈTRE

Dispositif pour tester les coefficients des liquides, par exemple la résistance au gel d'un fluide dans un système de refroidissement ou dans un lave-auto, ou la densité d'un électrolyte dans une batterie. Le réfractomètre est en laiton, l'échelle de mesure est gravée et le boîtier est en aluminium, grâce auquel il résiste aux conditions météorologiques dans lesquelles il est utilisé.

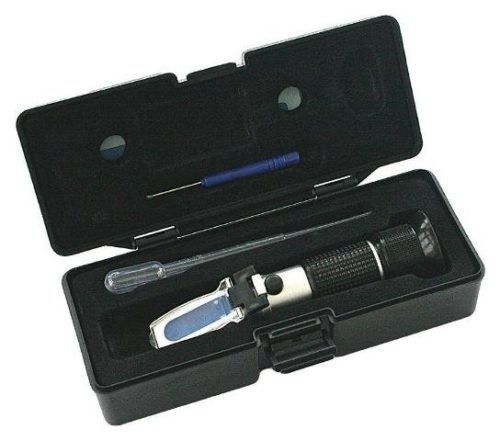

COMPOSITION DU SET :

• Réfractomètre
• 1 pipette
• Un tournevis pour calibrer l'instrument.

ÉLÉMENTS:

1 - Prisme

2 - Couverture

3 - Vis de calibrage

4 - Corps

5 - Oculaire équipé d'une bague de mise au point.

ÉCHELLE:

A - Échelle de température de congélation du réfrigérant graduée en ºC dans la plage de 0 à -50 ºC avec une précision de 5 ºC. Il comporte deux échelles à gauche pour les fluides à base de propylène et à droite pour les fluides à base d'éthylène principalement utilisés en Europe.

B - Échelle du point de congélation du liquide de lave-glace graduée en ºC de 0 à -40 ºC avec une précision de 10 ºC

C - Échelle de densité d'électrolyte, calibrée en kilogrammes par litre (kg/l) dans la plage de 1,1 à 1,4 kg/l avec une précision de 0,01 kg/l CALIBRAGE : L'appareil est calibré pour des mesures à 20ºC. Les mesures peuvent être effectuées dans la plage de 10ºC à + 30ºC, cependant, il est nécessaire de calibrer l'appareil si la température de mesure est différente de 20ºC. Pour calibrer, utilisez une pipette pour prélever de l'eau distillée et déposer une goutte sur le prisme (1) et abaissez le couvercle de l'appareil (2). À l'aide du tournevis fourni, ajustez la vis de calibrage (3) jusqu'à ce que la ligne de lumière / ombre soit alignée avec la ligne d'eau (WATERLINE)

COURS DE MESURE :

1- Dirigez l'outil vers une lumière vive et tournez l'oculaire (5) pour faire la mise au point.

2- A l'aide des pipettes fournies avec le kit, prélever une petite quantité du liquide mesuré et déposer une ou deux gouttes sur le prisme (1), baisser le couvercle (2) et appuyer légèrement.

3 - Une ligne de lumière/ombre apparaîtra sur l'échelle qui indiquera soit le point de congélation, soit la densité selon le fluide utilisé.

4 - Après avoir pris la mesure, nettoyez soigneusement le prisme avec le chiffon en coton fourni.

AVERTISSEMENT!

• L'étalonnage et les mesures doivent être effectués à la même température.Si la température change rapidement, cela doit être fait une fois toutes les 30 minutes.
• Après la mesure, ne nettoyez pas le prisme avec de l'eau en raison de la possibilité d'inonder l'optique interne de l'appareil.
• Manipulez l'appareil avec précaution.Évitez de rayer le prisme. Stocker dans des conditions sèches afin que l'optique ne s'embue pas. Éviter les chocs pendant le transport.
• Soyez particulièrement prudent lorsque vous mesurez la densité de l'électrolyte.L'acide de batterie est corrosif.Utilisez toujours des pipettes et ne laissez pas l'acide entrer en contact avec vos yeux et votre peau !
